Tipos de diodos en instalaciones solares y sus funciones

En una instalación solar fotovoltaica, los diodos cumplen un papel fundamental para garantizar la seguridad, la eficiencia y la durabilidad del sistema. Aunque suelen pasar desapercibidos frente a otros componentes como los paneles o el inversor, los diodos son responsables de proteger los módulos contra corrientes indeseadas, minimizar pérdidas de energía y evitar daños en las celdas solares .

Existen diferentes tipos de diodos que se utilizan en instalaciones solares, cada uno con funciones específicas: diodos de bypass, diodos de bloqueo y diodos especiales como los Schottky . Comprender sus diferencias y aplicaciones prácticas es esencial para cualquier instalador, técnico o aficionado a la energía fotovoltaica.

¿Qué es un diodo en un sistema fotovoltaico?

Definición básica

Un diodo es un componente electrónico de dos terminales que permite el paso de la corriente en una sola dirección y la bloquea en la contraria. Funciona como una válvula unidireccional para la electricidad , protegiendo los circuitos de flujos indeseados que pueden dañar los equipos o reducir su rendimiento.

En el contexto fotovoltaico, esta propiedad es esencial, ya que los paneles están conectados en serie y paralelo, lo que genera diferentes escenarios de tensión y corriente que deben ser controlados.

Función en circuitos solares

Dentro de una instalación solar, los diodos cumplen principalmente dos funciones:

• Evitar corrientes inversas: cuando un panel genera menos energía que los demás (por ejemplo, por sombras), puede convertirse en una carga y absorber energía en lugar de producirla. El diodo evita este flujo inverso.

• Proteger contra sobrecalentamientos y puntos calientes (hot spots): si una celda queda sombreada, sin protección podría dañarse por la corriente forzada a atravesarla. El diodo permite que la electricidad “salte” la sección afectada, preservando la integridad del módulo.

En resumen, los diodos actúan como guardianes silenciosos del sistema fotovoltaico , asegurando que la generación de energía se mantenga estable y segura.

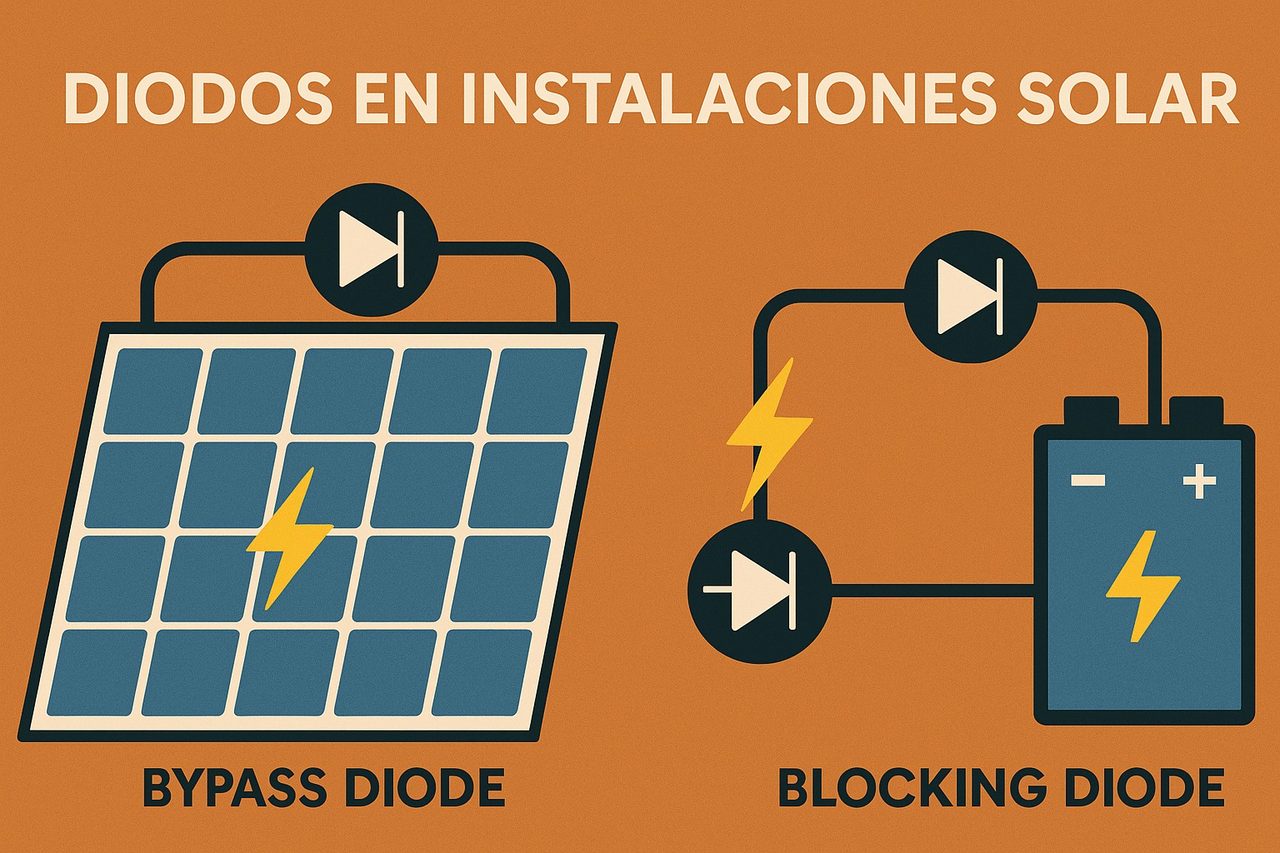

Tipos de diodos en instalaciones solares

En las instalaciones solares fotovoltaicas se utilizan principalmente dos tipos de diodos: diodos de bypass y diodos de bloqueo . Además, en ciertos casos se emplean variantes específicas como los diodos Schottky , debido a su baja caída de tensión.

Diodos de bypass: protección contra sombras y puntos calientes

Los diodos de bypass se colocan dentro de la caja de conexiones de los paneles solares.
Su función principal es derivar la corriente eléctrica cuando una celda o conjunto de celdas se encuentra en sombra o defectuosa , evitando así que se genere un punto caliente (hot spot).

• Beneficio principal: protegen el módulo y permiten que el resto del string siga funcionando con normalidad.

• Ejemplo práctico: si un panel de 60 celdas tiene 3 diodos de bypass, cada uno protegerá un bloque de 20 celdas. Si esas celdas quedan sombreadas, el diodo actúa y la corriente evita esa sección.

Diodos de bloqueo: evitar corrientes inversas

Los diodos de bloqueo se instalan en serie con los paneles o cadenas de paneles.
Su objetivo es impedir que la corriente fluya en sentido inverso desde la batería o desde otros paneles hacia un módulo con menor voltaje .

• Aplicación habitual: en instalaciones aisladas (off-grid) con baterías, para evitar que estas se descarguen a través de los paneles durante la noche.

• Efecto práctico: aumentan la seguridad del sistema, protegen los módulos y mejoran la eficiencia global.

Otros tipos de diodos usados en energía solar

Además de los diodos de bypass y de bloqueo, existen otros tipos que pueden encontrarse en aplicaciones solares específicas:

• Diodos Schottky: muy utilizados por su baja caída de tensión directa (entre 0,2 y 0,4 V), lo que reduce las pérdidas de energía.

• Diodos rectificadores: comunes en inversores o reguladores, ayudan a transformar la corriente alterna en continua.

• Diodos Zener: empleados para protección contra sobretensiones , aunque no son tan frecuentes en los módulos solares estándar.

En conclusión, cada tipo de diodo cumple una función distinta, pero todos están orientados a proteger el flujo de energía y aumentar la eficiencia del sistema fotovoltaico .

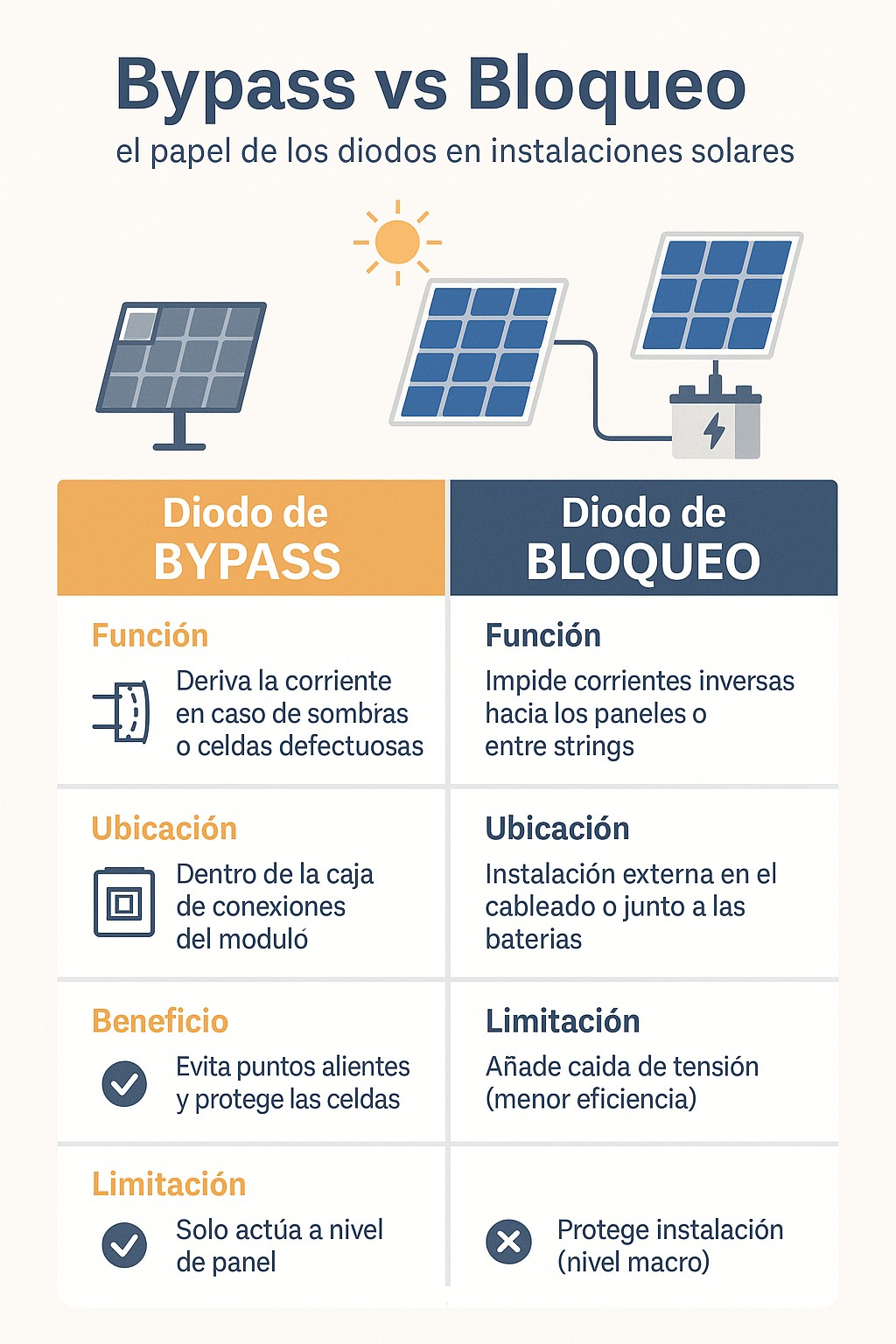

Diferencias clave entre diodos de bypass y diodos de bloqueo

Aunque ambos cumplen funciones de protección, los diodos de bypass y los diodos de bloqueo se diferencian en su ubicación, función y efectos sobre la instalación solar .

Aplicaciones prácticas en paneles solares

• Diodos de bypass

  • Ubicación: integrados en la caja de conexiones del panel solar.

  • Función: evitar puntos calientes y pérdidas por sombras o celdas defectuosas.

  • Ejemplo: cuando una fila de celdas queda sombreada, el diodo activa un “camino alternativo” para la corriente.

• Diodos de bloqueo

  • Ubicación: en serie con el cableado de los paneles o strings.

  • Función: impedir que la corriente fluya hacia atrás desde baterías o de otros paneles con más tensión.

  • Ejemplo: durante la noche, el diodo evita que la batería se descargue hacia los paneles.

Ventajas y limitaciones de cada tipo

• Ventajas de los diodos de bypass:

  • Protegen las celdas del sobrecalentamiento.

  • Mantienen la producción eléctrica del resto del panel.

  • Mejoran la durabilidad de los módulos.

• Limitaciones de los diodos de bypass:

  • No evitan pérdidas de energía en su bloque de celdas.

  • Dependientes del diseño interno del fabricante del panel.

• Ventajas de los diodos de bloqueo:

  • Protegen baterías y paneles frente a corrientes inversas.

  • Útiles en instalaciones aisladas o con strings múltiples.

• Limitaciones de los diodos de bloqueo:

  • Añaden una caída de tensión que reduce ligeramente la eficiencia.

  • Hoy en día son menos comunes, ya que muchos reguladores de carga incluyen esta función integrada.

En resumen, los diodos de bypass se centran en la protección de los módulos individuales, mientras que los diodos de bloqueo protegen la instalación en su conjunto frente a retornos de corriente .

Instalación y ubicación de los diodos en un sistema solar

La correcta colocación de los diodos es clave para que cumplan su función protectora en una instalación fotovoltaica. Su ubicación depende del tipo de diodo y de la configuración del sistema.

En cajas de conexiones de los paneles

Los diodos de bypass vienen integrados en la caja de conexiones que se encuentra en la parte trasera de los módulos solares.

• Suelen instalarse en grupos que protegen bloques de 18 a 24 celdas.

• La mayoría de los paneles actuales incluyen dos o tres diodos de bypass de fábrica.

• No requieren mantenimiento ni instalación adicional por parte del usuario, ya que forman parte del diseño del módulo.

En series y paralelos de módulos fotovoltaicos

Los diodos de bloqueo se añaden de forma externa al conectar paneles en serie o paralelo.

• En instalaciones off-grid con baterías , se colocan en serie para impedir la descarga de la batería hacia los módulos durante la noche.

• También se pueden instalar en cada string de paneles para evitar que uno de ellos reciba la corriente inversa de otro con mayor tensión.

• Aunque su uso ha disminuido gracias a los reguladores modernos, siguen siendo recomendables en sistemas con múltiples cadenas de paneles.

En conclusión, los diodos forman parte tanto del diseño interno de los módulos (bypass) como de la arquitectura eléctrica externa (bloqueo). Una correcta instalación garantiza que el sistema trabaje de forma segura y con máxima eficiencia.

Casos prácticos y ejemplos reales

Los diodos no son visibles en el día a día de una instalación solar, pero su papel se hace evidente en situaciones concretas. Veamos algunos ejemplos prácticos:

Qué ocurre en una instalación sin diodos

Imagina una serie de tres paneles conectados en cadena. Si uno de los paneles queda parcialmente sombreado:

• Sin diodos de bypass , ese panel se convierte en una resistencia que limita la corriente de toda la cadena.

• Como consecuencia, los otros dos paneles no pueden entregar toda su energía y el rendimiento global cae drásticamente.

• Además, la celda sombreada puede sobrecalentarse, produciendo un punto caliente que acorte la vida útil del módulo.

Cómo mejoran la eficiencia energética

Ahora, en el mismo escenario pero con diodos de bypass :

• El diodo permite que la corriente “salte” la sección sombreada.

• El panel afectado pierde solo una fracción de su capacidad, pero el resto de la instalación sigue trabajando con normalidad.

• El resultado es un sistema más seguro, eficiente y duradero .

En el caso de los diodos de bloqueo , un ejemplo común es en instalaciones aisladas con baterías:

• Durante la noche, sin diodo de bloqueo, la batería podría descargar energía hacia los paneles, provocando pérdidas y riesgo de daños.

• Con el diodo, se evita este flujo inverso, asegurando que la energía almacenada se conserve para su uso real.

Estos ejemplos muestran que, aunque los diodos son componentes pequeños y económicos, su impacto en el rendimiento y la seguridad del sistema fotovoltaico es enorme.

Conclusión: importancia de los diodos en instalaciones solares

Los diodos son componentes discretos pero esenciales en cualquier instalación fotovoltaica.

• Los diodos de bypass protegen a los módulos frente a sombras parciales y puntos calientes, asegurando que la producción eléctrica no se vea comprometida de forma drástica.

• Los diodos de bloqueo impiden corrientes inversas, protegiendo tanto a los paneles como a las baterías en sistemas aislados.

• Otros diodos, como los Schottky , permiten mejorar la eficiencia gracias a su baja caída de tensión.

En conjunto, estos elementos garantizan que la instalación solar funcione de manera segura, eficiente y con una vida útil prolongada .

Para instaladores, técnicos y usuarios finales, entender el papel de los diodos significa no solo conocer la electrónica detrás de los paneles, sino también optimizar el rendimiento y evitar fallos costosos a largo plazo.

Preguntas frecuentes sobre diodos en instalaciones solares

¿Por qué los paneles solares necesitan diodos?

Porque evitan que la corriente fluya en sentido inverso, lo que protege a las celdas frente a daños y minimiza pérdidas de energía en el sistema.

¿Cuál es la diferencia entre un diodo de bypass y uno de bloqueo?

El diodo de bypass se activa cuando hay sombras o celdas defectuosas, evitando puntos calientes. El diodo de bloqueo , en cambio, impide que la corriente regrese hacia los paneles o las baterías.

¿Dónde se colocan los diodos en un panel solar?

Los diodos de bypass se instalan dentro de la caja de conexiones trasera del módulo . Los diodos de bloqueo, en cambio, se colocan de manera externa en el cableado de strings o junto a las baterías.

¿Qué pasa si un panel solar no tiene diodos?

La instalación puede sufrir pérdidas de energía, sobrecalentamiento y fallos prematuros en los módulos afectados, reduciendo tanto la eficiencia como la vida útil del sistema.

¿Qué tipo de diodo es mejor para instalaciones solares?

En la práctica, los más utilizados son los diodos Schottky , gracias a su baja caída de tensión directa, que mejora la eficiencia global del sistema fotovoltaico.
