Renovar la calefacción de una vivienda manteniendo radiadores y añadiendo producción de agua caliente sanitaria (ACS) exige diseñar el sistema de aerotermia como un conjunto: bomba de calor, hidráulica, acumulación, regulación y emisores deben trabajar de forma coordinada.
En este proyecto realizado por Energía y Calor Extremadura en Ventas de Retamosa (Toledo) se ha instalado un sistema de aerotermia HT de 12 kW, destinado a proporcionar calefacción mediante radiadores y cubrir también las necesidades de ACS de la vivienda.

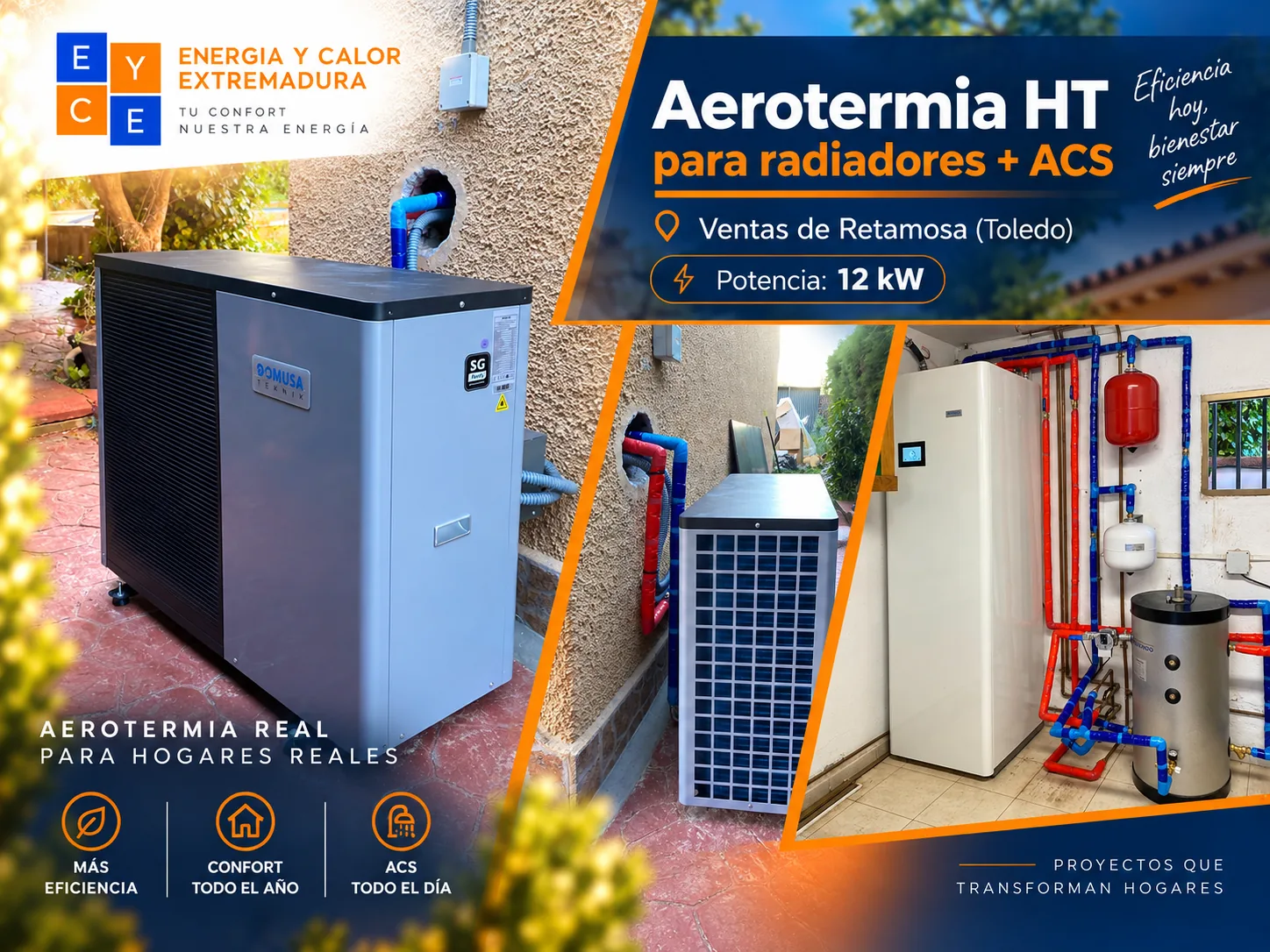

Las fotografías muestran tanto la unidad exterior DOMUSA TEKNIK como el completo conjunto hidráulico instalado en el interior.
Datos técnicos de la instalación de aerotermia
| Ubicación | Ventas de Retamosa (Toledo) |
|---|---|
| Tecnología | Aerotermia HT |
| Potencia | 12 kW |
| Sistema de calefacción | Radiadores |
| Producción de ACS | Sí |
| Marca visible | DOMUSA TEKNIK |
| Configuración | Unidad exterior + módulo hidráulico y acumulación |
El detalle del servicio está en la página de aerotermia.
Aerotermia HT de 12 kW para calefacción por radiadores
El proyecto utiliza una bomba de calor de 12 kW conectada al circuito hidráulico encargado de alimentar los radiadores de la vivienda.
La aerotermia aprovecha energía térmica del aire exterior y la transfiere al agua del sistema de calefacción. De esta forma, la instalación puede suministrar calor a los diferentes emisores distribuidos por la vivienda.
En instalaciones con radiadores resulta especialmente importante analizar:
- demanda térmica del inmueble;
- características de los radiadores existentes;
- temperatura de impulsión necesaria;
- aislamiento y cerramientos;
- distribución hidráulica;
- regulación del sistema;
- y potencia necesaria de la bomba de calor.
No existe, por tanto, una potencia estándar válida para todas las viviendas.
Calefacción y ACS integrados en una misma instalación
Además de alimentar los radiadores, este proyecto incorpora producción de agua caliente sanitaria.
En las fotografías interiores puede observarse una instalación hidráulica completa con diferentes depósitos, vasos de expansión, bomba circuladora, válvulas y conducciones aisladas.
El sistema debe gestionar dos demandas diferentes:
Calefacción mediante radiadores
La bomba de calor suministra energía al circuito hidráulico encargado de distribuir el agua hacia los radiadores.
Agua caliente sanitaria
La instalación incorpora los elementos necesarios para producir y gestionar el ACS utilizado habitualmente en baños y cocina.
Esta integración permite resolver calefacción y agua caliente mediante un único sistema energético.
Unidad exterior DOMUSA TEKNIK
En el exterior de la vivienda se ha instalado una unidad DOMUSA TEKNIK, colocada sobre apoyos y conectada mediante las conducciones hidráulicas correspondientes con la instalación interior.
Las fotografías muestran también el aislamiento diferenciado de las tuberías de impulsión y retorno y la entrada de las conducciones hacia el interior del inmueble.
No disponemos de la referencia exacta del modelo instalado, por lo que no indicamos valores concretos de COP, SCOP, temperatura máxima de impulsión o refrigerante.
Un circuito hidráulico preparado para radiadores y ACS
Una bomba de calor no trabaja de forma aislada. La calidad del proyecto depende también del diseño y ejecución de toda la instalación hidráulica.
En este caso se observan:
- unidad hidráulica interior;
- depósitos auxiliares;
- vasos de expansión;
- bomba circuladora;
- válvulas de corte;
- tuberías de impulsión y retorno;
- aislamiento de las conducciones;
- y elementos de regulación.
La correcta coordinación de todos estos componentes permite adaptar la producción de energía térmica a las necesidades de calefacción y ACS.
Aerotermia con radiadores: estudiar antes de sustituir
Una duda habitual es si para instalar aerotermia resulta imprescindible sustituir los radiadores existentes por suelo radiante.
No necesariamente.
La viabilidad debe determinarse estudiando la potencia que pueden emitir los radiadores a las temperaturas previstas de funcionamiento y comparándola con la demanda térmica real de cada estancia.
Por eso, antes de instalar aerotermia con radiadores conviene analizar conjuntamente:
- necesidades térmicas de la vivienda;
- potencia y dimensiones de los emisores;
- temperaturas necesarias;
- características del circuito hidráulico;
- y potencia de la bomba de calor.
Lo desarrollamos en la guía sobre aerotermia con radiadores.
¿Cuánto puede ahorrar una vivienda con aerotermia?
No existe un porcentaje de ahorro universal.
El resultado económico depende del sistema anterior, las temperaturas de trabajo, el aislamiento, el consumo de ACS, los hábitos de los ocupantes, la tarifa eléctrica y las condiciones reales de funcionamiento.
En este proyecto no disponemos de una comparativa documentada de consumos antes y después, por lo que no sería riguroso publicar una cifra concreta.
Un nuevo proyecto de aerotermia en Toledo
Esta instalación de aerotermia HT de 12 kW con radiadores y ACS en Ventas de Retamosa muestra una solución integral en la que generación térmica, acumulación y distribución hidráulica se plantean como partes de un mismo sistema.
El proyecto se suma a los trabajos realizados por Energía y Calor Extremadura en instalaciones residenciales donde se busca modernizar la climatización manteniendo un sistema de calefacción basado en radiadores.
Puedes ver otros proyectos equivalentes, como la aerotermia con radiadores de Valencia de Alcántara, también con equipo Domusa Teknik, o la aerotermia con radiadores y ACS de Valladolid, y el resto en nuestros casos de éxito.
Preguntas frecuentes
¿Qué potencia tiene esta instalación?
La instalación de aerotermia tiene una potencia de 12 kW.
¿Dónde está situada?
El proyecto se ha realizado en Ventas de Retamosa, Toledo.
¿La aerotermia alimenta radiadores?
Sí. La instalación está destinada a proporcionar calefacción mediante radiadores.
¿También produce agua caliente sanitaria?
Sí. El sistema incorpora producción de ACS.
¿Qué marca es el equipo?
En las fotografías se identifica equipamiento DOMUSA TEKNIK.
¿Cuánto ahorra esta vivienda?
No disponemos de datos contrastados sobre consumos anteriores y posteriores, por lo que no podemos establecer un porcentaje de ahorro verificable.
¿Quieres instalar aerotermia manteniendo tus radiadores?
Antes de elegir equipo y potencia es necesario estudiar la vivienda, sus radiadores, las temperaturas de trabajo y las necesidades de ACS. Energía y Calor Extremadura diseña instalaciones de aerotermia adaptadas a las condiciones reales de cada inmueble, tanto para obra nueva como para renovación de sistemas existentes.
