Una instalación solar con baterías permite ir un paso más allá del autoconsumo instantáneo: parte de la energía generada durante las horas de sol puede almacenarse para utilizarla posteriormente, aumentando el aprovechamiento de la producción fotovoltaica.
En este proyecto realizado por Energía y Calor Extremadura en Madrid se ha instalado un sistema compuesto por 30 paneles fotovoltaicos, 20 kWh de capacidad de almacenamiento y un inversor de 10 kW.

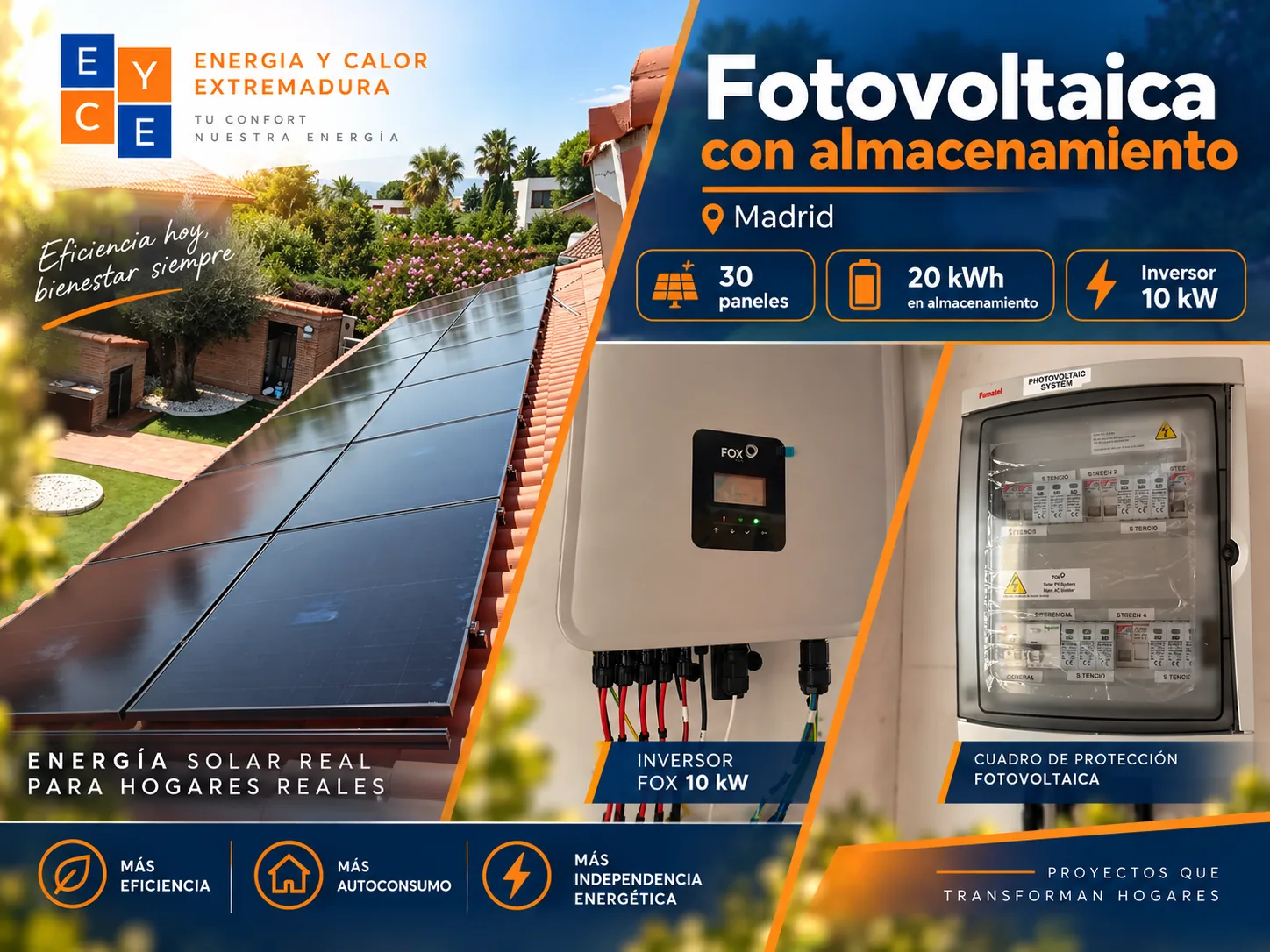

Las fotografías muestran la instalación de los módulos sobre la cubierta de la vivienda, el inversor y el cuadro específico de protecciones fotovoltaicas.
Datos técnicos de la instalación fotovoltaica en Madrid
| Ubicación | Madrid |
|---|---|
| Tecnología | Autoconsumo fotovoltaico |
| Número de paneles | 30 |
| Almacenamiento | 20 kWh |
| Potencia del inversor | 10 kW |
| Marca visible del inversor | Fox |
| Protecciones fotovoltaicas | Cuadro específico Famatel |
| Ubicación de los paneles | Cubierta inclinada de la vivienda |
El detalle del servicio está en la página de autoconsumo fotovoltaico.
30 paneles solares instalados sobre la cubierta
La generación fotovoltaica se realiza mediante 30 módulos solares distribuidos sobre la cubierta inclinada de la vivienda.
La implantación de paneles en este tipo de tejados requiere estudiar previamente factores como:
- superficie útil disponible;
- orientación de las distintas vertientes;
- inclinación;
- posibles sombras;
- elementos constructivos de la cubierta;
- fijación de los módulos;
- y recorrido de las líneas eléctricas hasta el inversor.
Las fotografías permiten apreciar una integración ordenada de los paneles sobre el tejado, aprovechando una amplia superficie de captación solar.
20 kWh de almacenamiento energético
Una de las características más relevantes de este proyecto es la incorporación de 20 kWh de almacenamiento.
Las baterías permiten conservar parte de la electricidad producida por los paneles que no se consume en el mismo momento y utilizarla posteriormente cuando la producción solar disminuye o desaparece.
Esto puede aumentar el grado de aprovechamiento de la instalación, especialmente en viviendas donde una parte importante del consumo eléctrico se produce fuera de las horas centrales del día. El funcionamiento del almacenamiento lo explicamos en la guía sobre baterías solares.
¿Qué significa disponer de 20 kWh de almacenamiento?
Los 20 kWh indican la capacidad energética de almacenamiento facilitada para este proyecto.
No equivalen necesariamente a 20 kWh completamente utilizables en todas las condiciones, ya que la capacidad útil depende de las características concretas del sistema de baterías, su configuración y los parámetros establecidos por el fabricante.
No disponemos de la marca ni del modelo confirmado de las baterías, por lo que no atribuimos características adicionales.
Inversor fotovoltaico de 10 kW
La instalación incorpora un inversor de 10 kW. En las fotografías puede identificarse la marca Fox en el equipo instalado.
El inversor es el encargado de gestionar la energía producida por los paneles y transformarla de corriente continua a corriente alterna para que pueda utilizarse en la instalación eléctrica de la vivienda.
En sistemas con almacenamiento, además, la gestión energética debe coordinar la generación fotovoltaica, el consumo de la vivienda y la carga o descarga de las baterías según la configuración del sistema.
Cuadro de protecciones específico para la instalación solar
En las fotografías también puede observarse un cuadro eléctrico Famatel identificado específicamente como sistema fotovoltaico.
En su interior se encuentran distintos dispositivos de protección asociados a los circuitos de la instalación.
Esta parte del proyecto es esencial para garantizar una correcta protección eléctrica y permitir el aislamiento de los diferentes circuitos cuando resulte necesario realizar operaciones de mantenimiento o intervención técnica.
Fotovoltaica con baterías: más aprovechamiento de la energía solar
En una instalación fotovoltaica convencional sin almacenamiento, la electricidad generada debe consumirse en ese momento, compensarse en los términos establecidos con la comercializadora o gestionarse según la configuración concreta de la instalación.
La incorporación de baterías añade otra posibilidad: guardar parte de los excedentes para consumirlos más adelante.
Esto resulta especialmente interesante cuando existe una diferencia importante entre las horas de mayor producción solar y las horas de mayor consumo de la vivienda.
¿Cuánta energía producen 30 paneles solares?
El número de paneles por sí solo no permite determinar la producción anual de una instalación.
Para calcularla correctamente sería necesario conocer, entre otros datos:
- potencia nominal de cada módulo;
- orientación e inclinación;
- ubicación exacta;
- pérdidas del sistema;
- sombras;
- características del inversor;
- y condiciones reales de funcionamiento.
Por este motivo, aunque sabemos que esta instalación cuenta con 30 paneles, no indicamos una cifra de kWp ni una producción anual estimada sin disponer de las especificaciones de los módulos.
¿Qué autonomía ofrecen 20 kWh de batería?
Tampoco existe una duración fija que pueda asignarse a una batería de 20 kWh.
La autonomía dependerá directamente del consumo eléctrico de la vivienda. Un hogar con una demanda reducida podrá utilizar esa energía durante más tiempo que otro con consumos elevados.
Equipos de climatización, cocina eléctrica, producción de ACS, vehículo eléctrico u otros grandes consumidores pueden modificar considerablemente el tiempo durante el cual la energía almacenada cubre las necesidades de la vivienda.
Una instalación orientada a aumentar el autoconsumo
La combinación de 30 paneles solares, 20 kWh de almacenamiento e inversor de 10 kW configura una instalación destinada no solo a producir electricidad renovable, sino también a gestionar mejor cuándo se utiliza esa energía.
La batería permite desplazar parte del consumo solar desde las horas de producción hacia otros momentos del día, reduciendo la dependencia inmediata del suministro de la red cuando existe energía almacenada disponible.
No indicamos un porcentaje concreto de autosuficiencia porque para calcularlo sería imprescindible conocer el perfil anual de consumo y la producción real del sistema.
Proyecto fotovoltaico residencial realizado en Madrid
Este caso de éxito amplía los proyectos de Energía y Calor Extremadura fuera de su principal ámbito de actuación en Extremadura.
La instalación realizada en Madrid combina generación solar, almacenamiento energético y gestión mediante inversor, tres componentes que permiten plantear un sistema de autoconsumo más completo que una instalación fotovoltaica sin baterías.
Puedes ver otros proyectos con almacenamiento, como las placas solares con batería en Trujillo o la instalación solar con batería en Garlitos, y el resto en nuestros casos de éxito.
Preguntas frecuentes
¿Cuántos paneles tiene esta instalación?
El proyecto dispone de 30 paneles fotovoltaicos.
¿Qué capacidad tienen las baterías?
El almacenamiento total indicado para la instalación es de 20 kWh.
¿Qué potencia tiene el inversor?
El sistema incorpora un inversor de 10 kW.
¿Qué marca es el inversor?
En las fotografías se identifica un equipo de la marca Fox. No disponemos del modelo exacto confirmado.
¿Cuál es la potencia total de los paneles?
No disponemos de la potencia individual de cada módulo, por lo que no podemos calcular de forma rigurosa los kWp totales instalados.
¿Cuánto ahorra esta vivienda?
No disponemos de datos verificados de consumo anterior, producción anual ni ahorro posterior a la instalación. Cualquier porcentaje concreto sería especulativo.
¿Estás pensando en instalar placas solares con baterías?
El dimensionamiento de una instalación con almacenamiento debe partir del consumo real de la vivienda, sus horarios de demanda, la superficie disponible y el nivel de autoconsumo que se pretende alcanzar. Energía y Calor Extremadura diseña instalaciones fotovoltaicas con y sin baterías adaptadas a las necesidades energéticas de cada proyecto.
