Instalación fotovoltaica conectada a red: guía completa
La instalación fotovoltaica conectada a red es hoy la opción más extendida en proyectos de autoconsumo solar para viviendas, empresas y comunidades energéticas. Este tipo de sistema se caracteriza porque los paneles fotovoltaicos generan electricidad que puede consumirse directamente en el inmueble, y los excedentes se vierten a la red eléctrica.
A diferencia de las instalaciones aisladas —que requieren baterías para almacenar la energía—, en las instalaciones conectadas a red la propia red eléctrica actúa como respaldo, asegurando el suministro en todo momento. Esto permite reducir la factura de la luz sin renunciar a la seguridad de estar conectado al sistema eléctrico convencional.
Además, la normativa española y europea actual favorece este modelo mediante la compensación de excedentes, un mecanismo por el cual la energía solar no consumida se descuenta en la factura mensual. De esta manera, se logra una mayor rentabilidad y se acelera el retorno de inversión de la instalación.
La evolución tecnológica de los inversores de conexión a red, junto con la bajada de precios de los módulos solares, ha consolidado a estas instalaciones como una solución eficiente, escalable y sostenible para avanzar hacia un modelo energético más limpio.
¿Qué es una instalación fotovoltaica conectada a red?
Una instalación fotovoltaica conectada a red es un sistema eléctrico que combina paneles solares fotovoltaicos con un inversor de conexión a red y un contador bidireccional, de forma que la energía generada se integra directamente en la red de distribución.
El principio de funcionamiento es sencillo: los módulos solares captan la radiación solar y la convierten en energía eléctrica en corriente continua (CC). El inversor transforma esa corriente en corriente alterna (CA), compatible con el consumo de la vivienda, la industria o la red eléctrica convencional.
A diferencia de los sistemas aislados, este tipo de instalación no requiere bancos de baterías obligatoriamente, ya que la red cumple la función de respaldo. De esta forma, cuando la producción solar no cubre toda la demanda, la electricidad se toma de la red; y cuando se produce un excedente, este se vierte automáticamente.
En España, estos excedentes se regulan mediante el mecanismo de compensación simplificada, que permite descontar el valor económico de la energía inyectada en la factura eléctrica. Gracias a este esquema, el autoconsumo con conexión a red se ha convertido en una alternativa eficiente, rentable y escalable, tanto para viviendas particulares como para instalaciones colectivas en comunidades energéticas locales.
Este modelo contribuye no solo al ahorro económico, sino también a la descarbonización del sistema energético, favoreciendo el cumplimiento de los objetivos europeos de transición energética.
Definición y diferencias con sistemas aislados
Una instalación fotovoltaica conectada a red se define como un sistema que transforma la energía solar en electricidad utilizable y que, además de cubrir el consumo propio, puede verter la producción sobrante a la red de distribución. Su diseño se orienta a optimizar el autoconsumo instantáneo y aprovechar la compensación de excedentes.
Por el contrario, una instalación fotovoltaica aislada opera de forma independiente, sin conexión a la red eléctrica. Esto obliga a incorporar baterías de almacenamiento para garantizar el suministro durante la noche o en periodos de baja radiación solar.
Las principales diferencias son:
Dependencia de la red eléctrica:
Conectada a red: la red actúa como respaldo, eliminando la necesidad de grandes acumuladores.
Aislada: requiere baterías dimensionadas para cubrir la demanda en ausencia de sol.
Coste de instalación:
Conectada a red: inversión inicial más baja, gracias a la ausencia (o menor necesidad) de almacenamiento.
Aislada: mayor coste por la incorporación de baterías, reguladores y sistemas de respaldo adicionales.
Gestión de excedentes:
Conectada a red: se vierten a la red y se compensan económicamente.
Aislada: la energía sobrante no utilizada suele desaprovecharse, salvo en casos con acumulación adicional.
Usos habituales:
Conectada a red: viviendas, empresas, comunidades energéticas en entornos urbanos y semiurbanos.
Aislada: zonas rurales, viviendas sin acceso a red, instalaciones agropecuarias y telecomunicaciones remotas.
En resumen, mientras que las instalaciones aisladas buscan independencia energética total, las conectadas a red se enfocan en la eficiencia económica y técnica, apoyándose en la red eléctrica como complemento natural.

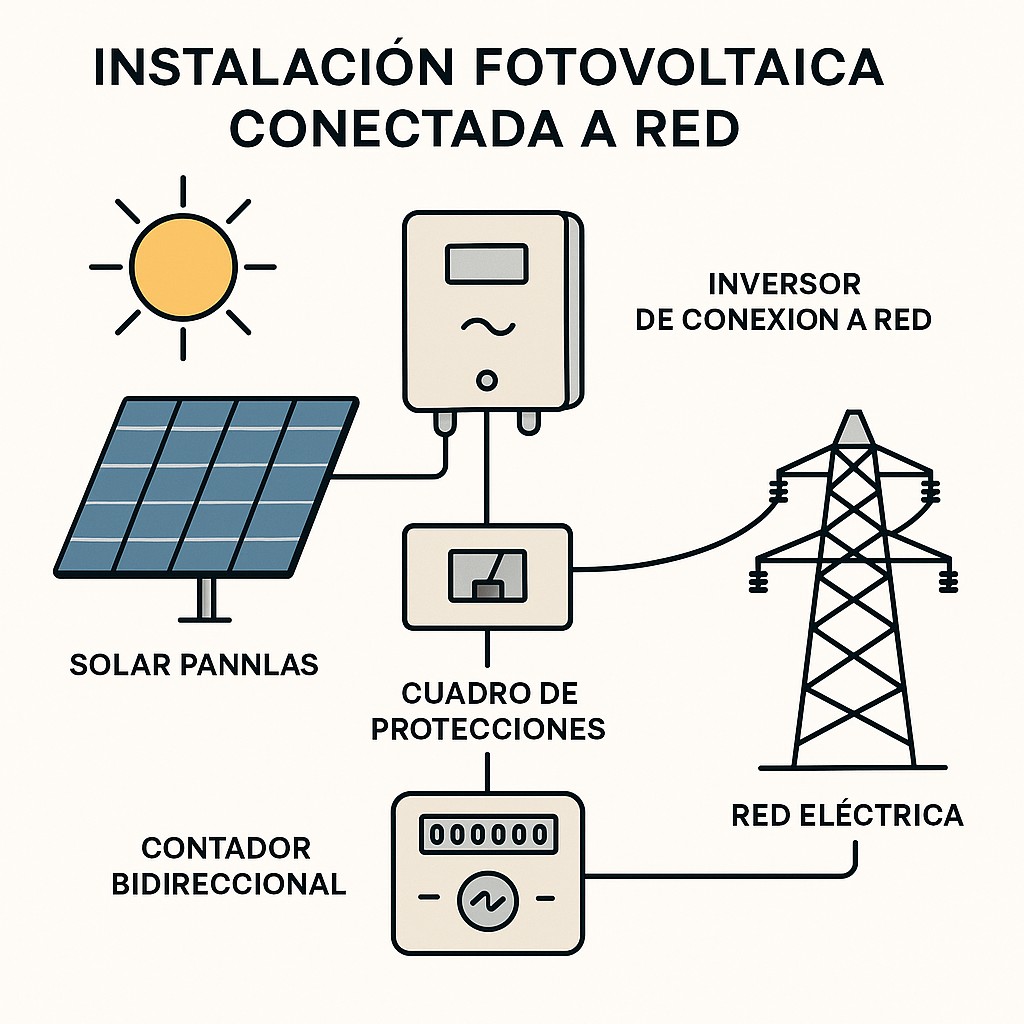

Componentes principales de una instalación fotovoltaica conectada a red
Una instalación fotovoltaica conectada a red está formada por un conjunto de equipos eléctricos y electrónicos diseñados para trabajar de manera coordinada. Cada componente cumple una función específica que asegura la conversión eficiente de la energía solar en electricidad utilizable en la vivienda o negocio.
1. Paneles solares fotovoltaicos
Son los módulos encargados de captar la radiación solar y transformarla en corriente continua (CC). Se instalan normalmente sobre cubiertas, estructuras metálicas o marquesinas, y su rendimiento depende de factores como la orientación, la inclinación y la radiación incidente.
2. Inversor de conexión a red
Es el corazón de la instalación. Convierte la corriente continua generada por los paneles en corriente alterna (CA), que es la utilizada por la red eléctrica y por los electrodomésticos o equipos industriales.
Los inversores de red modernos incorporan funciones de monitorización, protecciones eléctricas y gestión de vertido de excedentes.
3. Cuadro de protecciones y cableado
Garantizan la seguridad eléctrica de la instalación. Incluyen fusibles, seccionadores, interruptores diferenciales y protecciones contra sobretensiones, tanto en el lado de corriente continua como en el de corriente alterna.
4. Contador bidireccional
Es el dispositivo que registra la energía consumida de la red y la energía vertida como excedente. Su lectura permite aplicar el mecanismo de compensación simplificada, de modo que el usuario recibe un descuento en su factura por la electricidad solar inyectada.
5. Sistema de monitorización
Aunque no siempre es obligatorio, resulta altamente recomendable. Permite controlar en tiempo real la producción fotovoltaica, el consumo de la vivienda y el balance energético, facilitando una gestión más eficiente del autoconsumo.
Tipos de instalaciones conectadas a red
Dentro del autoconsumo solar existen diferentes modalidades de instalaciones fotovoltaicas conectadas a red, reguladas por el Real Decreto 244/2019 en España. La elección de una u otra depende de las necesidades energéticas del usuario, el perfil de consumo y la estrategia de aprovechamiento de excedentes.
Autoconsumo con excedentes y compensación
En esta modalidad, la instalación está preparada para verter a la red los excedentes de energía solar no consumidos en el instante de generación. Gracias al mecanismo de compensación simplificada, la comercializadora descuenta de la factura eléctrica el valor de esa energía vertida, hasta cubrir el coste de la energía consumida de la red.
Es la opción más común en viviendas y pymes, ya que permite obtener un mayor ahorro en la factura y mejorar la rentabilidad del sistema.
Autoconsumo sin excedentes
Estas instalaciones incluyen un sistema antivertido que impide inyectar electricidad a la red. Toda la energía generada debe ser consumida en el propio inmueble.
Se utiliza en casos donde el usuario no desea o no puede legalizar la compensación de excedentes, o en entornos donde la normativa lo exige. Aunque limita el aprovechamiento de la producción solar, puede ser interesante para instalaciones con un alto consumo instantáneo.
Instalaciones colectivas y comunidades energéticas
Permiten que varios consumidores compartan una misma planta fotovoltaica conectada a red, ya sea en un edificio residencial, una comunidad de vecinos o un polígono industrial.
La energía generada se reparte proporcionalmente entre los distintos participantes según un coeficiente acordado previamente. Esta modalidad favorece la creación de comunidades energéticas locales, impulsadas por la normativa europea, y contribuye a una mayor democratización del acceso a la energía solar.
Requisitos técnicos y normativos en España
La implantación de una instalación fotovoltaica conectada a red en España no solo requiere el diseño técnico adecuado, sino también el cumplimiento de una serie de requisitos normativos y administrativos. Estos garantizan la seguridad de la instalación, su integración en la red eléctrica y el acceso a beneficios como la compensación de excedentes o las subvenciones.
Normativa nacional y europea vigente
El marco legal principal lo establece el Real Decreto 244/2019, que regula las condiciones administrativas, técnicas y económicas del autoconsumo eléctrico en España. Este decreto:
Diferencia entre modalidades con y sin excedentes.
Establece el mecanismo de compensación simplificada.
Facilita el autoconsumo compartido en comunidades energéticas.
A nivel europeo, la Directiva (UE) 2018/2001 sobre energías renovables fomenta el derecho de los consumidores a producir, almacenar y vender electricidad renovable, lo que refuerza la seguridad jurídica de las instalaciones conectadas a red.
Trámites administrativos y permisos
Para legalizar una instalación fotovoltaica conectada a red es necesario completar varios pasos:
Licencia de obra o comunicación previa en el ayuntamiento (depende del municipio).
Memoria técnica o proyecto visado elaborado por un instalador autorizado.
Registro de autoconsumo ante la comunidad autónoma correspondiente.
Contrato de compensación de excedentes con la comercializadora (si aplica).
Inspección y legalización en industria, incluyendo la obtención del CIE (Certificado de Instalación Eléctrica).
En la mayoría de los casos, el instalador autorizado gestiona los trámites en nombre del cliente, lo que simplifica el proceso.
Subvenciones y ayudas disponibles
Actualmente, existen incentivos económicos que mejoran la rentabilidad de estas instalaciones:
Bonificaciones en el IBI y el ICIO en numerosos municipios.
Deducciones fiscales en el IRPF por inversión en renovables en viviendas habituales.
Programas Next Generation EU, gestionados por las comunidades autónomas, que ofrecen ayudas directas para instalaciones de autoconsumo y almacenamiento.
Aprovechar estas subvenciones puede reducir el coste de inversión en más de un 30–40%, acelerando el retorno económico y facilitando la transición hacia el autoconsumo solar.
Diseño y dimensionamiento de la instalación
Un diseño adecuado es fundamental para garantizar el rendimiento y la rentabilidad de una instalación fotovoltaica conectada a red. El dimensionamiento incorrecto puede provocar pérdidas de eficiencia, exceso de inversión o una baja cobertura de la demanda eléctrica.
Cómo calcular la potencia necesaria
El primer paso consiste en analizar el perfil de consumo eléctrico del usuario. Para ello se revisan las facturas eléctricas, evaluando:
Consumo anual (kWh/año): permite estimar la potencia solar a instalar.
Patrones horarios de consumo: importante para saber si coincide con las horas solares.
Potencia contratada y tarifa eléctrica: influyen en la rentabilidad del autoconsumo.
En términos generales, se suele dimensionar la instalación para cubrir entre el 60% y el 80% del consumo eléctrico anual, evitando sobredimensionar en exceso si no se dispone de sistemas de almacenamiento.
Criterios de orientación e inclinación de paneles
La producción fotovoltaica depende de la ubicación geográfica y de las condiciones de instalación.
En España, la orientación óptima suele ser al sur.
La inclinación recomendada varía entre 25° y 35°, dependiendo de la latitud.
En cubiertas planas, se instalan estructuras metálicas para ajustar la inclinación.
Un correcto estudio de sombras es esencial, ya que sombras parciales en los paneles pueden reducir drásticamente el rendimiento de todo el sistema.
Conexión con la red eléctrica de la vivienda
La instalación se integra en el cuadro eléctrico mediante el inversor, que sincroniza la electricidad solar con la red interior.
Si la demanda es superior a la generación solar, la red eléctrica cubre la diferencia.
Si la generación excede al consumo, el sobrante se vierte a la red a través del contador bidireccional.
Este esquema permite un autoconsumo flexible y seguro, sin necesidad de almacenamiento adicional, aunque cada vez es más común añadir baterías híbridas para incrementar la independencia energética.
Costes y rentabilidad
Uno de los factores más relevantes al plantear una instalación fotovoltaica conectada a red es su coste inicial y el tiempo de retorno de la inversión. Gracias a la reducción progresiva de los precios de los paneles solares y a las ayudas públicas, estas instalaciones se han convertido en una opción accesible y altamente rentable.
Precio medio de una instalación conectada a red
El precio depende de la potencia instalada, la calidad de los componentes y la tipología del proyecto (residencial, industrial o comunitario).
Viviendas unifamiliares: entre 4.000 € y 9.000 € para potencias de 3 a 6 kWp.
Pymes y locales comerciales: entre 10.000 € y 30.000 €, con potencias de 10 a 50 kWp.
Instalaciones industriales: superiores a 50 kWp, con presupuestos variables según necesidades.
Estos costes pueden reducirse en un 30–40% si se aprovechan subvenciones municipales (IBI, ICIO), deducciones fiscales y ayudas del programa Next Generation EU.
Tiempo de retorno de la inversión
El periodo de amortización depende del nivel de autoconsumo y del precio de la electricidad:
Hogares con consumo diurno elevado: amortización en 5 a 7 años.
Pymes y empresas con alto consumo eléctrico: entre 3 y 6 años.
Instalaciones colectivas: retorno variable, pero generalmente inferior a 8 años.
Teniendo en cuenta que la vida útil de los paneles supera los 25 años, la rentabilidad es muy alta y estable a largo plazo.
Factores que influyen en el ahorro económico
Perfil de consumo: cuanto más coincida el consumo con la generación solar, mayor será el ahorro.
Tarifa eléctrica: las tarifas con discriminación horaria pueden mejorar la compensación.
Calidad del inversor y del sistema de monitorización: influyen en la eficiencia.
Ubicación geográfica y radiación solar: determinan la producción anual.
Mantenimiento preventivo: limpieza de paneles y revisiones técnicas para asegurar el rendimiento.
En la mayoría de los casos, una instalación fotovoltaica conectada a red ofrece ahorros superiores al 50% en la factura eléctrica, lo que convierte al autoconsumo en una inversión segura y sostenible.
Ventajas y desventajas
Como toda tecnología, las instalaciones fotovoltaicas conectadas a red presentan beneficios y limitaciones que conviene analizar antes de tomar la decisión de inversión.
Beneficios económicos y ambientales
Ahorro en la factura eléctrica: permite reducir el gasto energético hasta en un 50–70%, especialmente en hogares con consumo diurno o empresas con alta demanda eléctrica.
Alta rentabilidad: la amortización suele lograrse en un plazo de 5 a 7 años, frente a una vida útil de más de 25 años.
Compensación de excedentes: la electricidad no consumida se vierte a la red, generando un descuento en la factura.
Sostenibilidad ambiental: contribuye a la reducción de emisiones de CO₂ y al cumplimiento de los objetivos europeos de transición energética.
Escalabilidad: el sistema puede ampliarse con más paneles o incorporar baterías en el futuro.
Revalorización del inmueble: una vivienda con autoconsumo fotovoltaico suele aumentar su valor de mercado.
Limitaciones frente a sistemas aislados
Dependencia de la red eléctrica: aunque asegura respaldo, no garantiza independencia total frente a apagones.
Necesidad de trámites administrativos: legalizar la instalación requiere permisos, registros y contratos con la distribuidora y la comercializadora.
Vertido condicionado a normativa: no siempre es posible aprovechar al máximo los excedentes debido a límites regulatorios.
Rentabilidad ligada al perfil de consumo: si la mayor parte del consumo se produce por la noche y no hay baterías, el ahorro puede ser menor.
Costes iniciales: aunque han bajado considerablemente, la inversión inicial sigue siendo significativa.
En conclusión, las instalaciones conectadas a red son ideales para usuarios que buscan ahorro y eficiencia sin perder el respaldo de la red eléctrica, mientras que los sistemas aislados resultan más adecuados para zonas sin acceso a red o para quienes buscan independencia energética total.
Casos prácticos y ejemplos reales
Los casos prácticos son una herramienta clave para comprender cómo funciona en la realidad una instalación fotovoltaica conectada a red, qué resultados ofrece y cómo se adapta a distintos perfiles de consumo.
Instalaciones residenciales
En una vivienda unifamiliar de 120 m² en Valencia, con un consumo medio anual de 4.500 kWh, se instaló un sistema fotovoltaico de 4 kWp conectado a red.
Producción anual estimada: 6.000 kWh.
Cobertura del consumo: 80%.
Ahorro en factura: alrededor de 750 € al año.
Retorno de la inversión: en 6 años, gracias a la compensación de excedentes y bonificaciones municipales en el IBI.
Este tipo de instalación resulta ideal para hogares con consumo concentrado durante el día, como teletrabajadores o familias con alto uso de electrodomésticos.
Proyectos en empresas y pymes
Una panadería en Sevilla, con consumo eléctrico constante por hornos y maquinaria, instaló una planta de 30 kWp conectada a red.
Producción anual estimada: 45.000 kWh.
Cobertura del consumo: 65%.
Ahorro anual: más de 6.000 €, lo que permite una amortización en apenas 4 años.
Las empresas con alta demanda diurna encuentran en el autoconsumo una palanca para reducir costes operativos y mejorar su sostenibilidad.
Comunidades energéticas
En un edificio residencial en Madrid con 20 viviendas, se instaló una planta fotovoltaica compartida de 50 kWp. La energía se reparte entre los vecinos según coeficientes de consumo acordados en la comunidad.
Producción anual: 70.000 kWh.
Reducción de la factura: entre un 30% y un 50% por vecino.
Beneficio añadido: acceso a subvenciones europeas del programa Next Generation.
Este modelo de autoconsumo colectivo favorece la democratización de la energía solar y refuerza la idea de comunidades energéticas locales, impulsadas desde la normativa europea.
Preguntas frecuentes sobre instalaciones conectadas a red
¿Qué diferencia hay entre una instalación fotovoltaica aislada y conectada a la red?
La instalación aislada funciona de manera independiente y requiere baterías de almacenamiento para asegurar el suministro. En cambio, la instalación conectada a red utiliza la propia red eléctrica como respaldo, lo que reduce costes y facilita la compensación de excedentes.
¿Cuánto cuesta instalar un sistema fotovoltaico conectado a la red?
El precio depende de la potencia instalada y del tipo de inmueble. En viviendas unifamiliares, los costes suelen oscilar entre 4.000 € y 9.000 €, mientras que en empresas pueden superar los 20.000 €, según la demanda energética.
¿Cuánto tarda en amortizarse una instalación conectada a red?
El retorno de la inversión suele lograrse en un plazo de 5 a 7 años en hogares y entre 3 y 6 años en empresas. Esto varía según el perfil de consumo, la radiación solar y las ayudas económicas aplicables.
¿Es necesario pedir permisos para conectar a la red?
Sí. La instalación debe legalizarse mediante un proyecto técnico o memoria, registro de autoconsumo en la comunidad autónoma y, en caso de excedentes, un contrato de compensación con la comercializadora. El instalador autorizado suele encargarse de todos los trámites.
¿Se puede instalar en comunidades de vecinos?
Sí. La normativa española permite el autoconsumo compartido, lo que da lugar a comunidades energéticas locales. Los excedentes y la producción se reparten entre los participantes según un coeficiente previamente acordado.
¿Qué pasa si hay un corte de suministro en la red?
Por normativa de seguridad, las instalaciones conectadas a red se desconectan automáticamente en caso de fallo eléctrico para proteger a los operarios que trabajan en la red. Si se desea autonomía en estas situaciones, es necesario instalar un sistema híbrido con baterías y respaldo.
